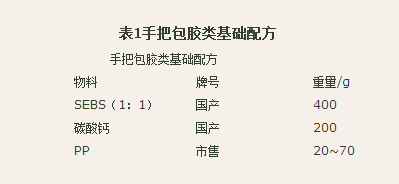

TPE的配方中，特別是以SEBS為主的熱塑性彈性體TPE中，聚丙烯（PP）往往可以作為調(diào)節(jié)硬度，比重，力學(xué)性能，流動性的一個重要手段。采用手把包膠類基礎(chǔ)配方如下圖：

其中碳酸鈣和SEBS含量不變，因為在低填充的情況下碳酸鈣對于硬度的影響不是很大，一般能夠提高3-5A左右。

1、PP含量對比重的影響

由于PP的比重比較小，約為0.9 g/cm3，而1：1填充的SEBS的比重可以約為0.9 g/cm3，碳酸鈣可以約為2.72g/cm3那么隨著PP含量的增加，PP+SEBS所占的比例比較大，密度要下降。

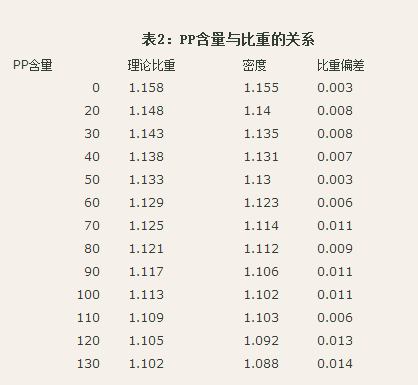

在這里也通過理論計算得到實際值與理論值的偏差，如表2所示：

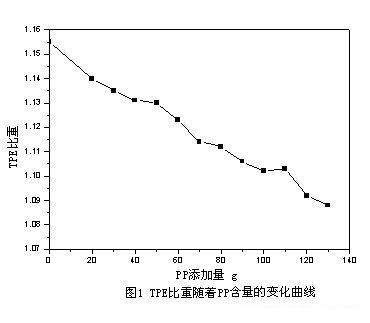

由于實驗的稱量工具，人為因素等，存在誤差，因此比重數(shù)據(jù)稍有偏差，但是變化趨勢是非常明顯的。

2、PP含量TPE硬度的影響

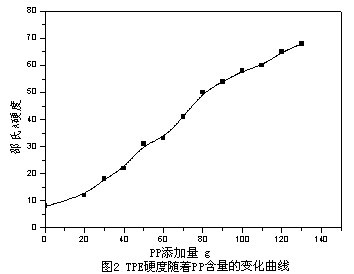

在實驗中，我們發(fā)現(xiàn)當(dāng)PP的添加量增加時，TPE 膠料的硬度一直在增加，但是增加的幅度在50A過后就變慢了（如圖所示）。

3、PP含量TPE力學(xué)性能的影響

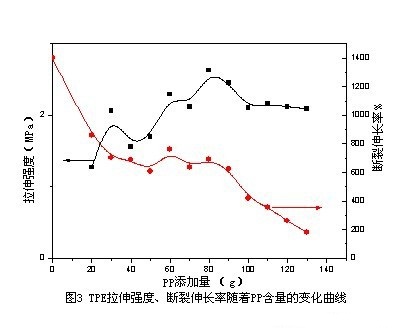

PP含量的增加，拉伸強度是先增加到一個臨界值，后減?。ㄈ鐖D3所示），這是由于在PP含量比較少的時候SEBS作為連續(xù)相，而PP作為分散相，能夠提高拉伸強度，直到添加量為80g左右。這里要特別提出的是，對于兩種聚合物，哪一個為分散相，哪個為連續(xù)相，這與組分的含量，和粘度有關(guān)，PP的粘度比較小，在較小的組分里面就能形成連續(xù)相，這跟PP/EPDM制得的TPV道理是一樣的。但是繼續(xù)添加，PP作為連續(xù)相，與SEBS的相容性變差，因此TPE的拉伸強度下降。斷裂伸長率隨著PP含量的增加而下降，因為在PP含量比較少的時候，整個材彈性占有明顯優(yōu)勢，而PP含量增加，塑料的剛性表現(xiàn)出來了，斷裂伸長率變小。

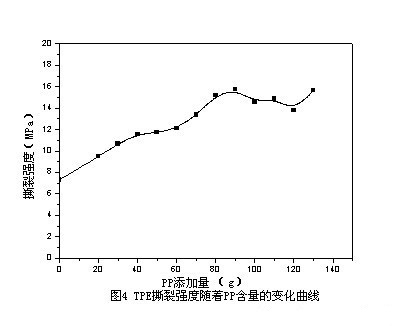

撕裂強度在PP添加量比較少的時候提高的幅度很大，但是隨著PP含量的增加，幅度變小了。

4、PP含量TPE流動性的影響

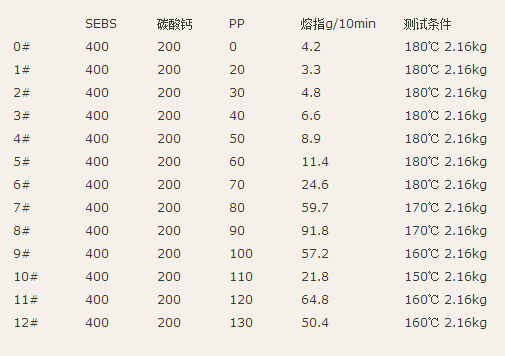

PP由于流動性好，當(dāng)其含量比較低的時候能夠提高熔指，但是當(dāng)含量足夠高的時候，形成了連續(xù)相，那么材料的流動性就比較差，因為PP熔點比較高。

立恩TPE廠家總結(jié)：PP能夠提高TPE硬度，降低比重，但是對于力學(xué)性能、流動性的影響要考慮組分，相容性等多方面因素。
